井口采出液短流程處理回注工藝
工藝流程
Process flow

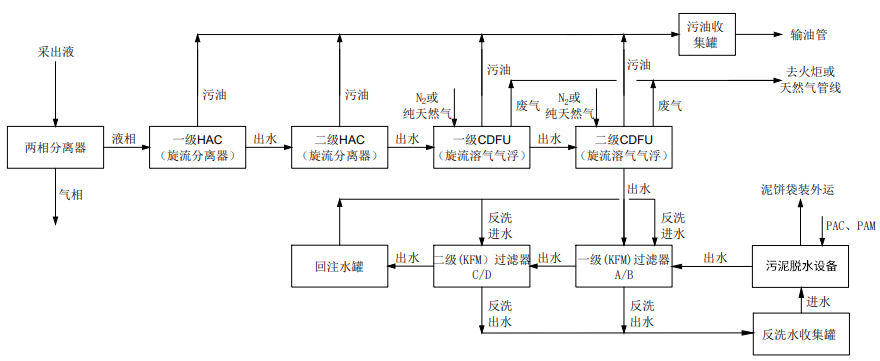

▲方案一（出水達到A2標準）

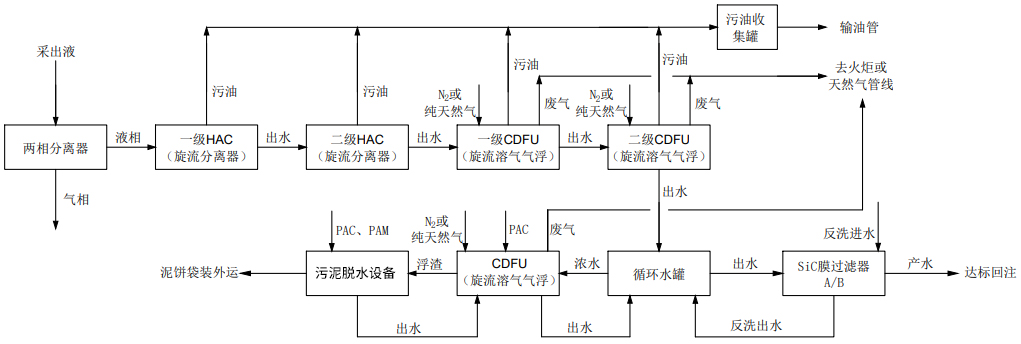

▲方案二（出水達到A1標準）
工藝概述
Process introduction
該工藝以HAC為預處理，CDFU為核心設備，結合不同過濾精度的過濾器滿足不同的處理需求。
方案一：采出液經兩相分離器預處理后，水相排出含油污水進入兩級HAC+兩級CDFU進行除油、除懸浮物，污油進入污油收集罐，廢氣去火炬或天然氣管網，出水進入兩級活性濾料過濾器過濾，出水達到回注水標準后進入回注水罐，過濾器反洗水用回注水罐水，出水經污泥脫水設備壓濾，泥餅袋裝外運。
方案二：采出液經兩相分離器預處理后，水相排出含油污水進入兩級HAC+兩級CDFU進行除油、除懸浮物，污油進入污油收集罐，廢氣去火炬或天然氣管網，出水進入循環水罐，循環水罐濃水進入CDFU，浮渣經污泥脫水設備壓濾，泥餅袋裝外運，CDFU出水回到循環水罐，循環水罐進入SIC膜過濾器進行過濾，出水達到回注水標準后進行回注。
工藝優勢
Process characteristics
① 流程短，效率高，抗沖擊性強，出水穩定達到水質要求；
② 無藥劑，純物理破乳分離技術，無老化油，無二次污染，環保效益好；
③ 采用兩級旋流分離器+兩級旋流溶氣氣浮做前處理，抗沖擊性強，保證了后續工藝穩定可靠運行；
④ 先進過濾技術，過濾精度高，效果好，抗沖擊性強，濾料壽命長，確保水質穩定達標；
⑤ 撬裝化，占地面積小，適合對空間要求高如海上平臺等場合；
⑥ 全自動化、信息化運行，可遠程監控，少人工，運維便捷且成本低。
技術對比
Technical comparison
項目 | 沉降罐+向心氣浮+纖維球/多介質過濾+超濾膜（常規工藝） | |
處理效果 | 出水能達到A1標準，但長期不穩定 | 出水穩定達到A1標準（5.1,1） |
藥劑 | PAC、PAM等藥劑需求量大 | 純物理，無藥劑分離，環境友好型，末端只需少量PAC、PAM產泥 |
適應性 | 不耐高溫，膜對原油適應性差，水質波動適應性和抗沖擊性差，堵膜嚴重，系統穩定性不佳 | 適應不同的原油品質，耐高溫，抗沖擊性強，系統能穩定運行 |
占地 | 大罐沉降和傳統過濾器，占地大，運輸安裝難度大 | 高效、快速處理設備，設備緊湊，占地少，撬裝化設計，運輸和安裝便捷 |
運行成本 | 高鹽會導致運行維護困難，藥劑用量大，導致污泥量大，運行過程產生的費用高 | 污泥量少，膜使用壽命長，運行成本低 |
投用周期及占地面積 | 大罐沉降，占地面積大，建造、安裝周期長，建設影響因素多（天氣、人工等） | 撬裝設備，占地面積小，建造、安裝和調試周期短（橇裝化設計，工廠預組裝調試） |
工藝指標
Process index
工藝流程 | 出水指標 | ||
水中含油，mg/L | 懸浮物，mg/L | 粒徑中值，μm | |
方案一（A2標準） | ≤6 | ≤2 | ≤1.5 |
方案二（A1標準） | ≤5 | ≤1 | ≤1 |
應用案例
Application case

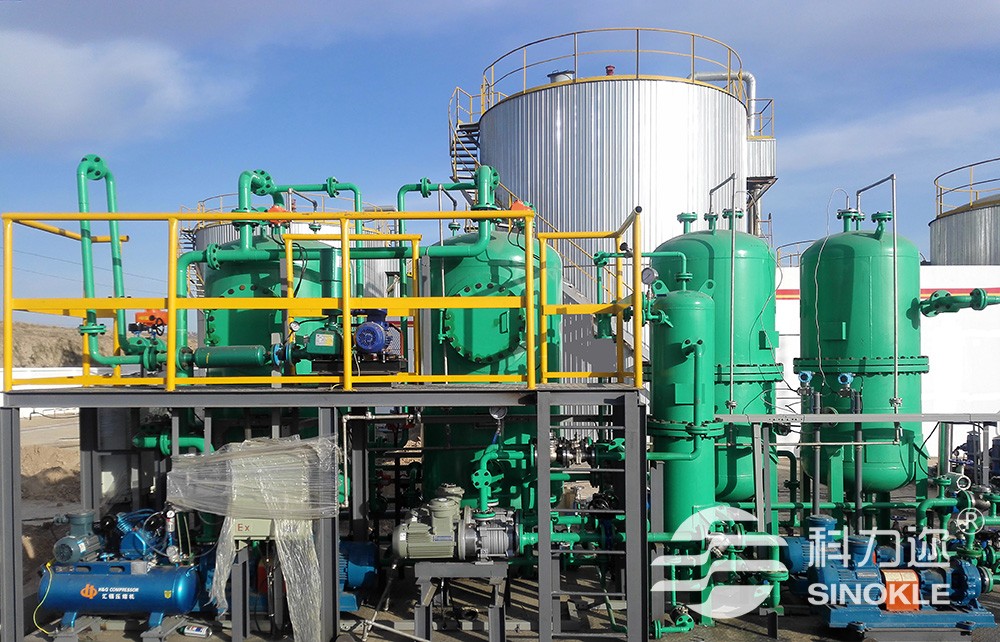

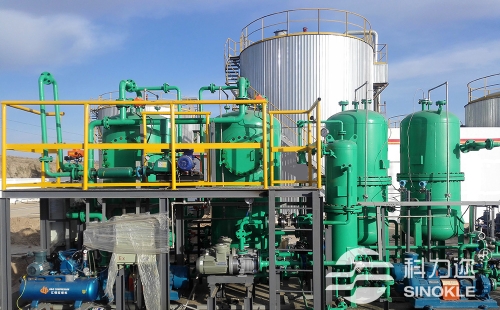

▲（ 中石油某聯合站回注水處理撬）
相關案例
Relevant cases
| 序號 | 項目名稱 | 處理量 | 項目地點 | 項目時間 |
| 1 | 剛果油田采出水及壓裂返排液深度處理項目 | 400 m3/h | 非洲剛果 | 2023年 |
| 2 | 中國石化常規氣田采出液（凝析液）處理項目 | 30 m3/h | 新疆烏魯木齊 | 2021年 |
| 3 | 中國石油華北油田采出水處理項目 | 10 m3/h | 河北任丘 | 2020年 |
| 4 | 中國海油渤海海上平臺生產水處理項目 | 72 m3/d | 渤海某海域 | 2018年 |
| 5 | 中國石油吐哈油田采出水處理項目 | 100 m3/h | 新疆吐魯番 | 2018年 |
| 6 | 中國石油長慶油田采出水處理項目 | 20 m3/h | 長慶油田 | 2017年 |
