常規區塊回注水處理工藝

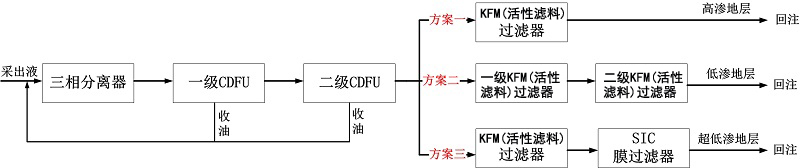

工藝流程
Process flow
工藝概述
Process introduction
該工藝以CDFU為核心設備，結合不同過濾精度的過濾器滿足不同滲透率地層的處理需求；采出液經三相分離器將油、氣、水初步分離，含油污水進入CDFU進行深度除油，CDFU排油（已經微氣泡破乳，油水可快速分離）再次進入三相分離器實現油水分離，產水進入相應的過濾器深度凈化后輸送至回注系統。
技術對比
Technical comparison
項目 | 大罐沉降+藥劑+兩級過濾（傳統技術） | 兩級CDFU+過濾（科力邇專利技術） |
處理效果 | 出水不穩定，只能達到A3甚至C1標準 | 出水穩定，可達到A1標準（5.1,1） |
藥劑 | 加入破乳劑、凈水劑等藥劑 | 純物理，無藥劑分離，環境友好型 |
穩定性 | 設備可靠性和自動化程度低，水質波動適應性和抗沖擊性差，系統穩定性不佳 | 全自動運行，多指標自動實時監控，適應性和抗沖擊性好，系統穩定性好 |
占地 | 大罐沉降和傳統過濾器，占地大，運輸安裝難度大 | 高效、快速處理設備，設備緊湊，占地少，撬裝化設計，運輸和安裝便捷 |
安全環保 | 藥劑用量大，污泥（危廢）量大，非密閉運行，廢氣外泄，帶來二次污染，存在較大安全環保風險。 | 全密閉帶壓運行，零泄漏，現場環境友好，無隱患問題，安全環保 |
投用周期及占地面積 | 大罐沉降，占地面積大，建造、安裝周期長，建設影響因素多（天氣、人工等） | 撬裝設備，占地面積小，建造、安裝和調試周期短（橇裝化設計，工廠預組裝調試） |
工藝優勢
Process characteristics
·流程短，效率高，抗沖擊性強，出水穩定達到水質要求；
·無藥劑，純物理破乳分離技術，破乳效果好且穩定，不產生含油污泥（危廢）；
·采用兩級旋流溶氣氣浮做前處理，抗沖擊性強，保證了后續工藝穩定可靠運行；
·活性過濾器，過濾精度高，效果好，抗沖擊性強，濾料壽命長；
·撬裝化，占地面積小，適合對空間要求高如海上平臺等場合；
·全自動化、信息化運行，可遠程監控，少人工，運維便捷且成本低。
工藝指標
Process index
| 工藝流程 | 出水指標 | ||
| 水中含油，ppm | 懸浮物，mg/l | 粒徑中值，μm | |
| 方案一 | ≤10 | ≤5 | ≤3 |
| 方案二 | ≤6 | ≤2 | ≤1.5 |
| 方案三 | ≤5 | ≤1 | ≤1 |
應用案例
Application case

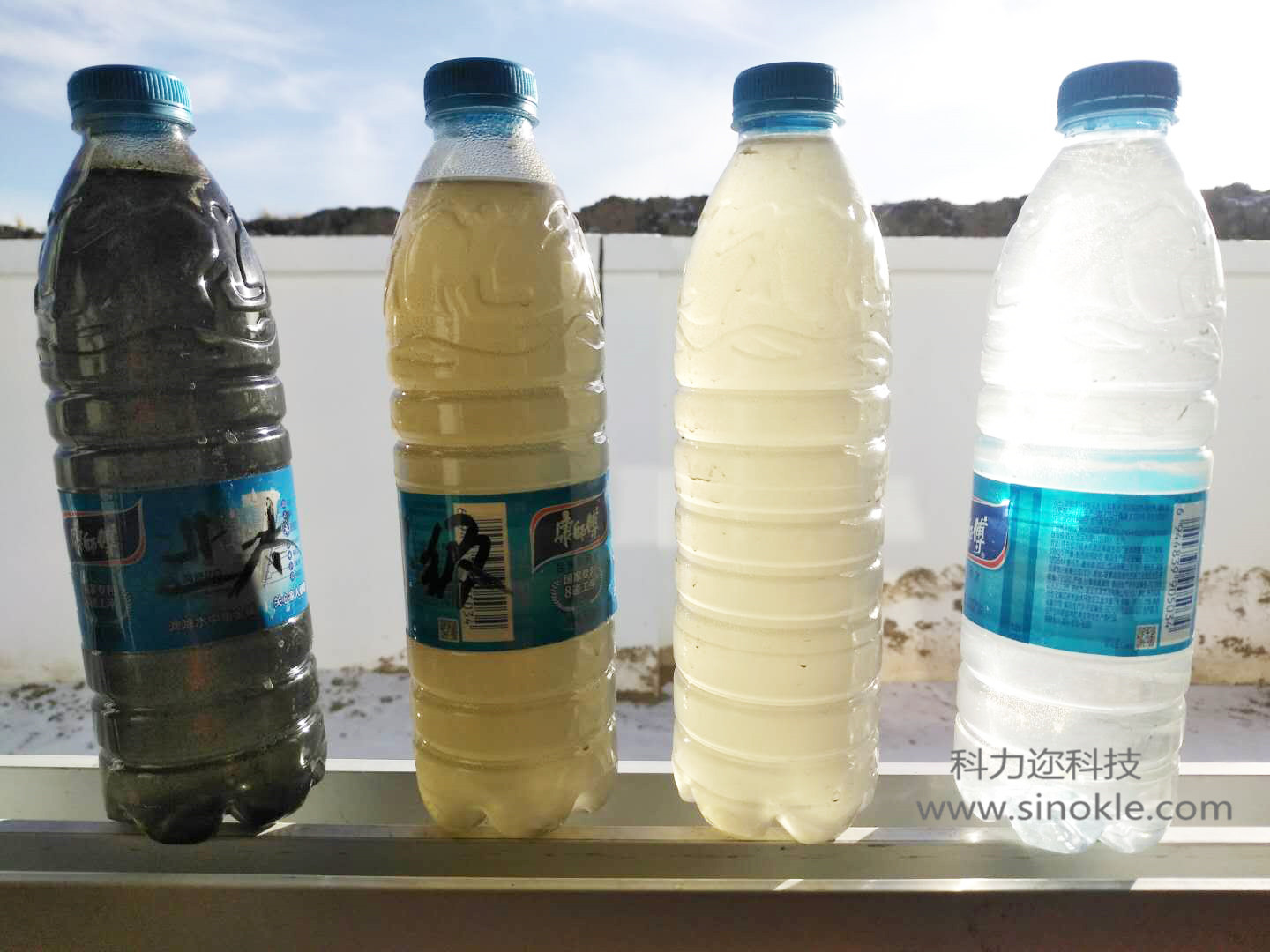

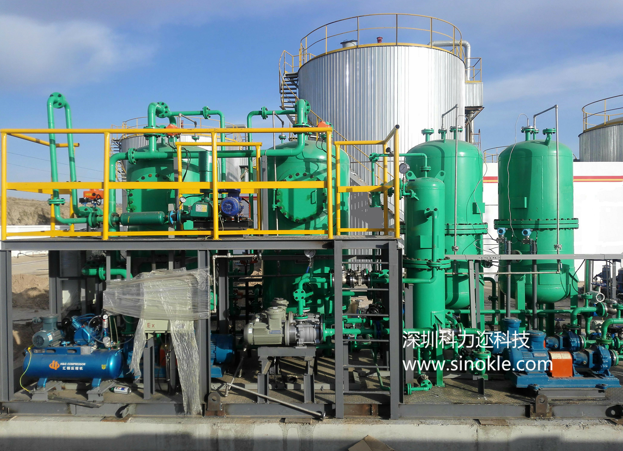

中石油某聯合站回注水處理撬塊 原水 一級CDFU出 二級CDFU出 濾后水
相關案例
Relevant cases
| 序號 | 項目名稱 | 處理量 | 項目地點 | 項目時間 |
| 1 | 剛果油田采出水及壓裂返排液深度處理項目 | 400 m3/h | 非洲剛果 | 2023年 |
| 2 | 中國石化常規氣田采出液（凝析液）處理項目 | 30 m3/h | 新疆烏魯木齊 | 2021年 |
| 3 | 中國石油華北油田采出水處理項目 | 10 m3/h | 河北任丘 | 2020年 |
| 4 | 中國海油渤海海上平臺生產水處理項目 | 72 m3/d | 渤海某海域 | 2018年 |
| 5 | 中國石油吐哈油田采出水處理項目 | 100 m3/h | 新疆吐魯番 | 2018年 |
| 6 | 中國石油長慶油田采出水處理項目 | 20 m3/h | 長慶油田 | 2017年 |
