工藝流程

Process flow

科力邇科技焦化高度乳化酸性水處理解決方案（高含油）

CDFU(高效緊湊型旋流氣浮)+精細過濾+KHC高效聚結分離器

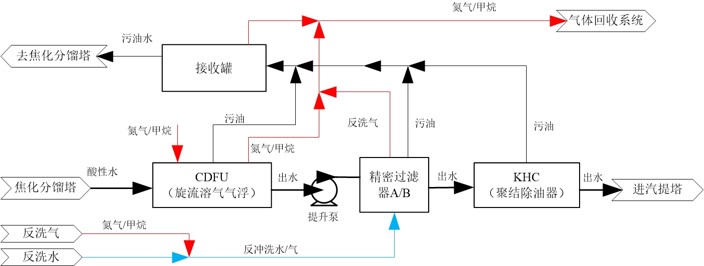

▲方案流程圖

技術優勢

Technological advantage

• 整體工藝先進，可靠性、穩定性好。

• 采用CDFU依靠油-氣-水三相密度差高效分離，高效去除油和懸浮物。

• 采用全自動運行精細過濾器，精度高，深度過濾懸浮物，提高工藝可靠性。

• 采用專利聚結填料和美國進口特殊材料高精度聚結芯，快速?gòu)氐灼迫椤?/p>

• 全封閉式自動控制運行，無酸性氣外泄，安全、環保，可靠。

• 撬裝化設計，占地小，自動化程度高，運行和維護人工成本低。

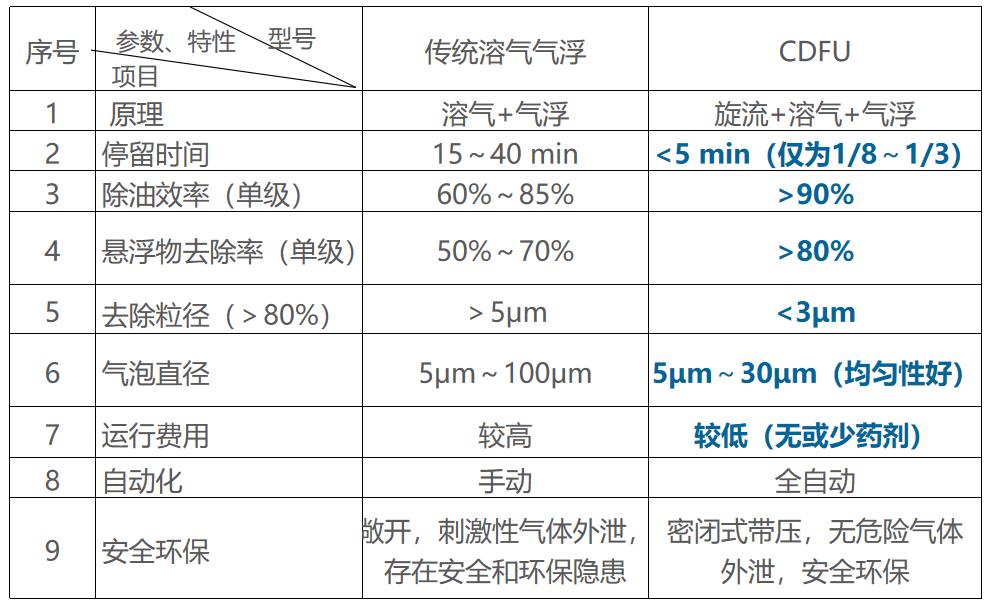

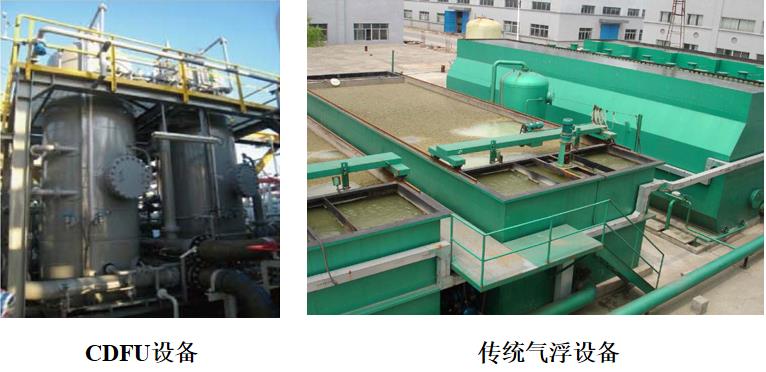

技術對比

Technical comparison

應用案例

Application case

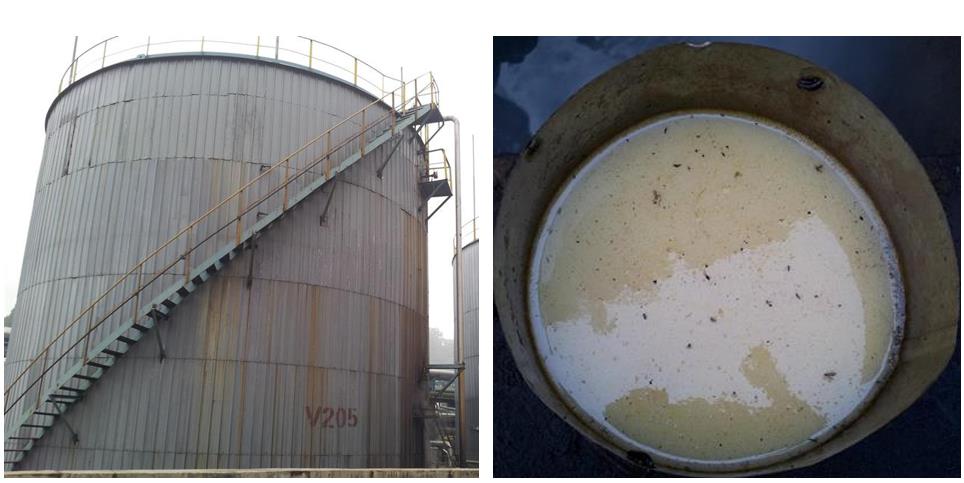

某煉化廠焦化酸性污水現場

現場取樣可以看出V205罐焦化含油酸性水乳化特別嚴重、含油量較高且成分復雜，含有較多的焦粉等其它雜質。

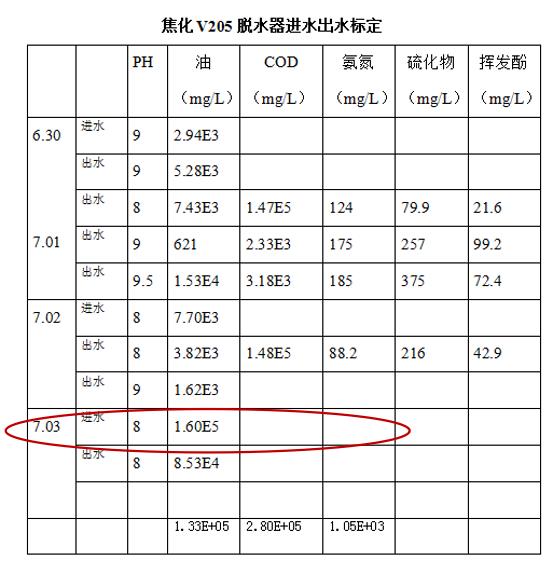

污水油樣分析

從取樣結果分析來看（未做焦粉含量檢測），含油量非常高，又是高達16%的含油量，平均含油超過13.3%；同時COD含量也非常大；另含有一定的氨氮、硫化物及揮發酚類。

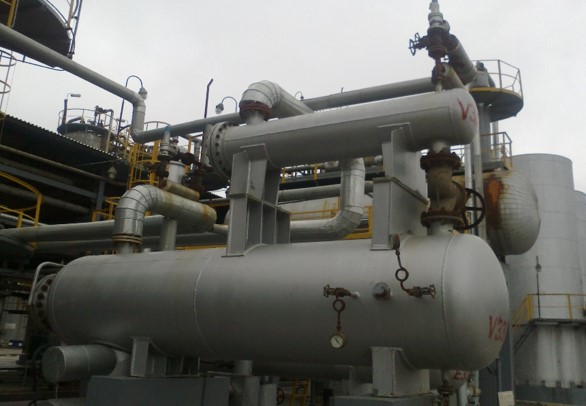

某石化焦化酸性污水現場

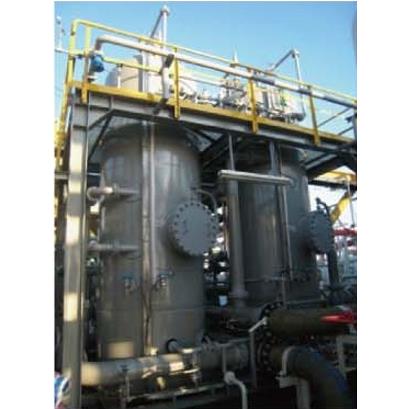

科力邇方案焦化高度乳化酸性水處理設備

核心設備-CDFU

CDFU-Cyclonic Dissolved gas Flotation Unit緊湊型旋流溶氣氣浮為一種將離心分離技術、溶氣氣浮分離技術等有效的結合于一體，對含油、含懸浮物污水進行高效分離的一種混合型裝置。

a) 溶氣氣浮技術

b) 旋流技術

c) 聚結

d) 專利產品

核心技術：

高精度油水分離裝置

KHC系列高精度油水分離器是科力邇公司針對高度乳化含油廢水破乳分離困難，處理成本高而開發出來的新一代純物理破乳油水分離設備。

該設備乳化油去除精度可達0.1μm，出水含油達到10ppm以下。

技術特點:

• 超高精度聚結破乳（可達0.1μm）

• 特殊纖維材料和結構設計

• 優秀的化學相容性，不因?yàn)楸砻婊钚詣┐嬖诙?，保證長期在線運行

• 處理量大，占地小，高截面流速，單根處理達10m3/h

• 高納污能力，抗污染性強

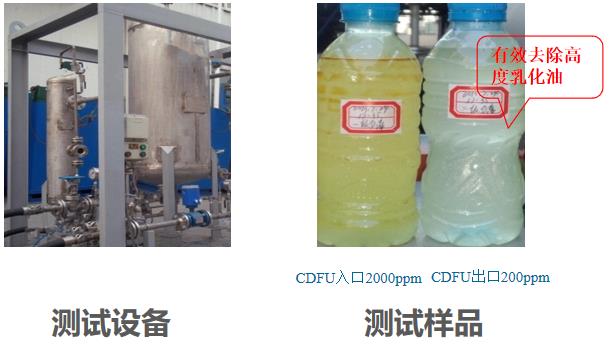

現場測試-CDFU現場測試

測試條件：

地點：天津石化（延遲焦化高度乳化蒸汽冷凝水）

接入位置：大吹氣冷凝水罐出水

溫度：50~60oC

入口含油量：2000ppm左右

入口壓力：0.12Mpa

化學藥劑加入情況：無

處理設備：一級CDFU

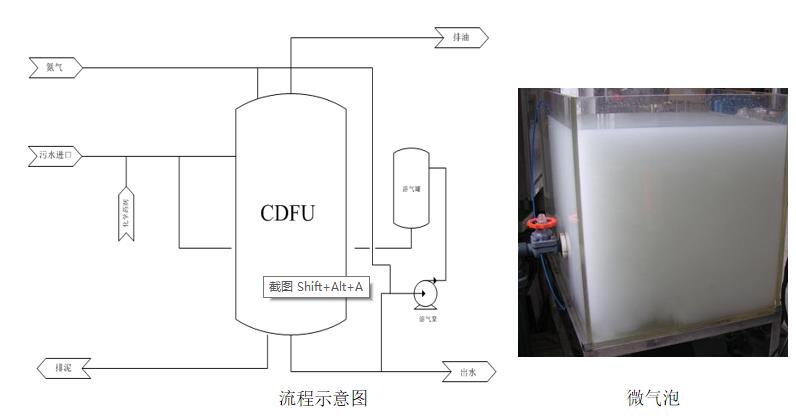

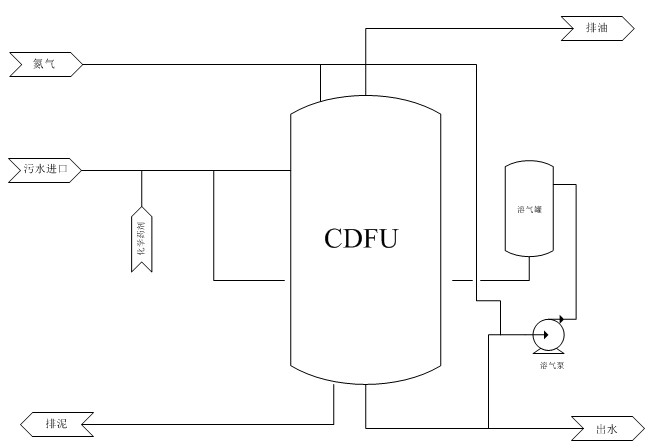

工藝簡圖

中試實驗1

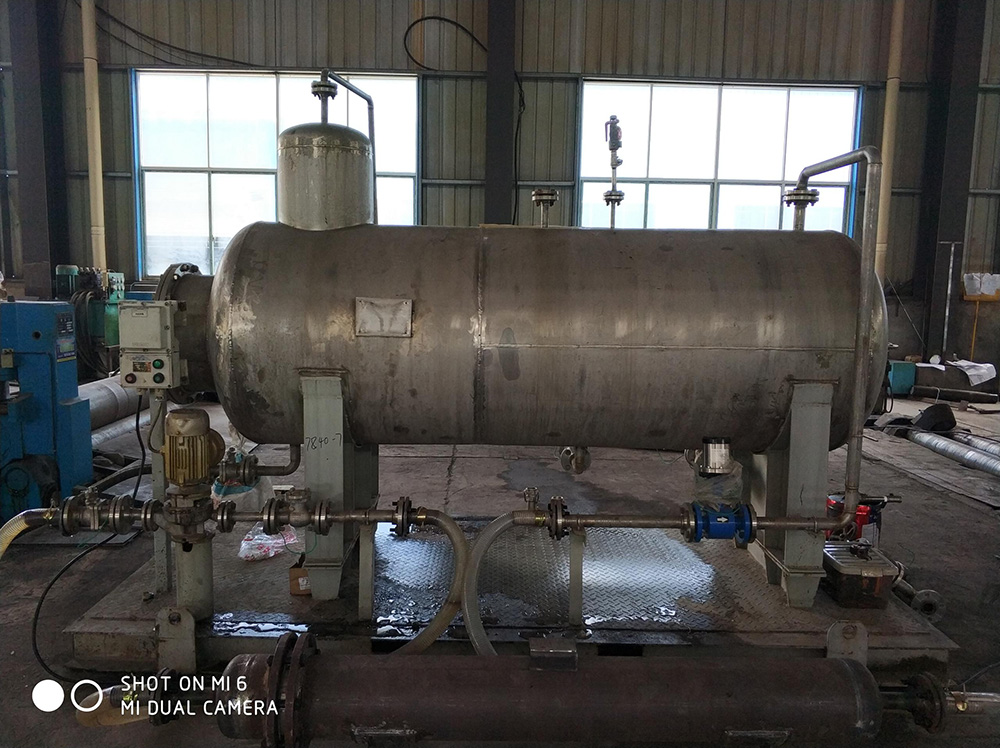

中試設備

進出水

小試水量：6~10m3/h

污染物：260#磺化煤油

含量：1%

處理后出水含油：≤10ppm

中試實驗2

中試設備

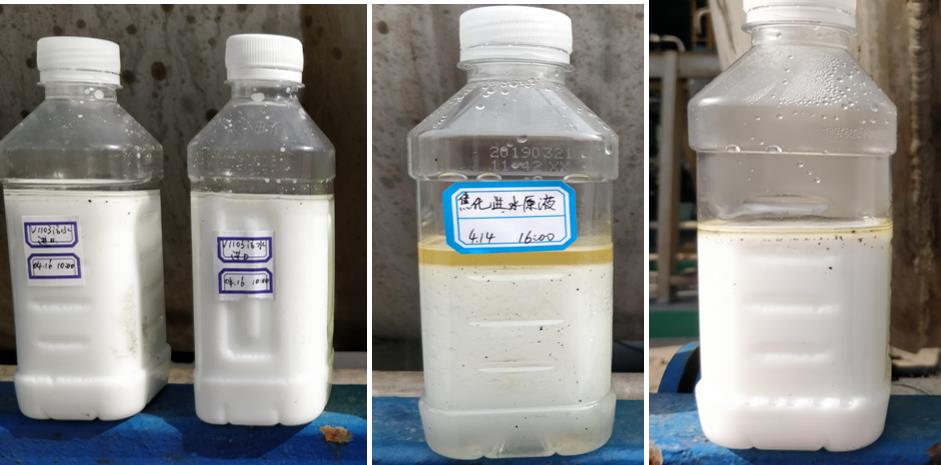

聚結后/聚結前

小試水量：5~6m3/h

污染物：0.5%(260#磺化煤油)+ 0.2% (46號機油)

處理后出水含油：≤10ppm

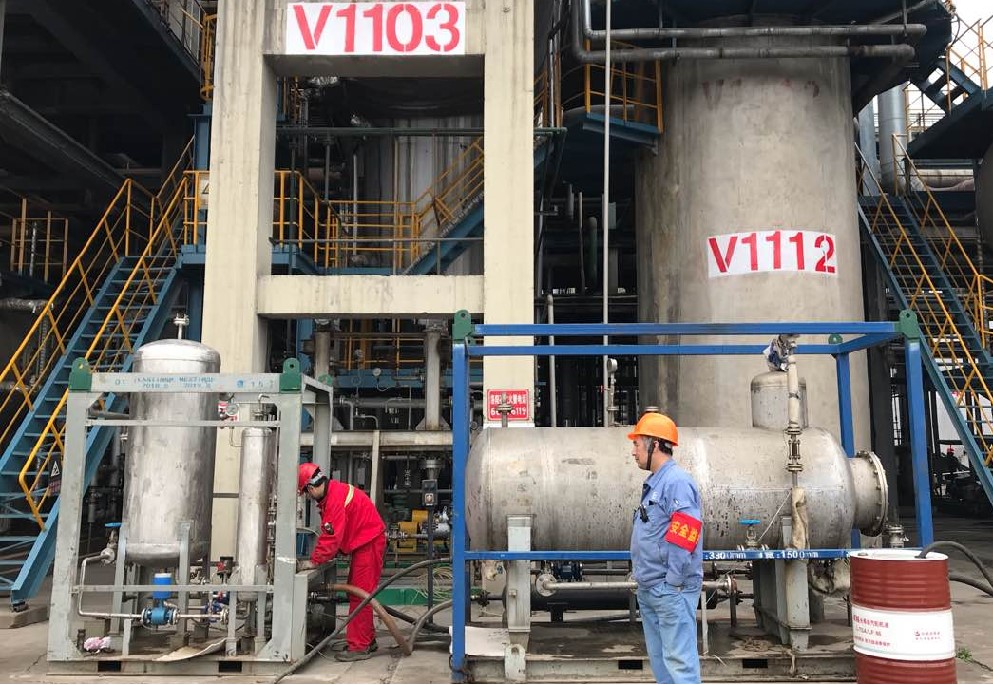

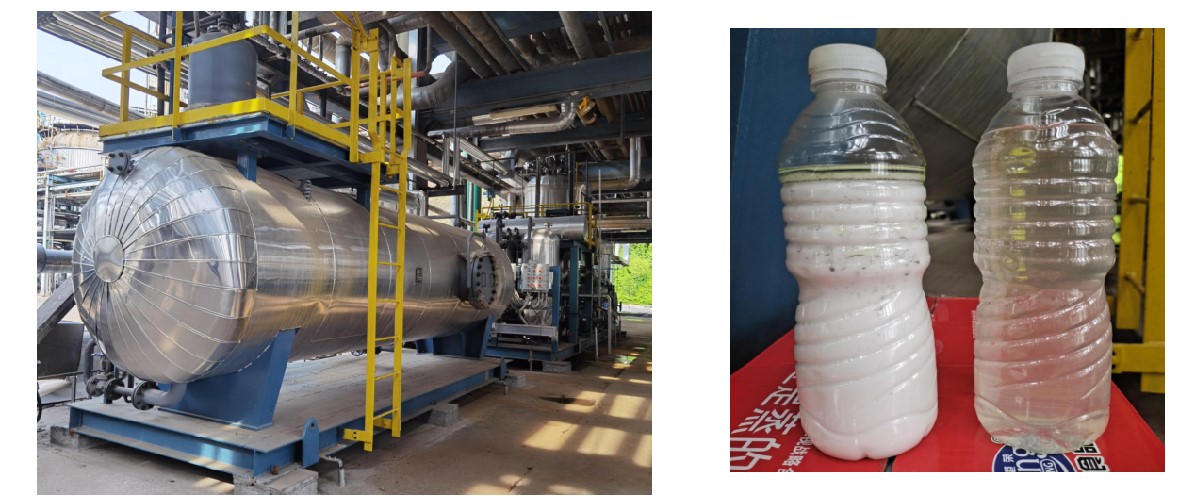

某石化中試試驗

中試設備

中試效果

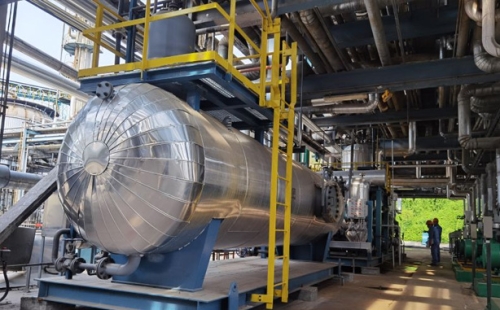

應用業績

項目概況

客戶：中石化某石化焦化酸性水；項目時間： 2020年；

工藝：CDFU+KHC高效聚結除油

處理量：15m3/h； 入口污水含油量: ≤ 150000ppm；

出水含油量: ≤ 50ppm(平均)
